西林SD100系列變頻器柜主要用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入(速度控制或 反饋信號用)，PID切換控制(用控制，泵于恒壓)，通信功能。

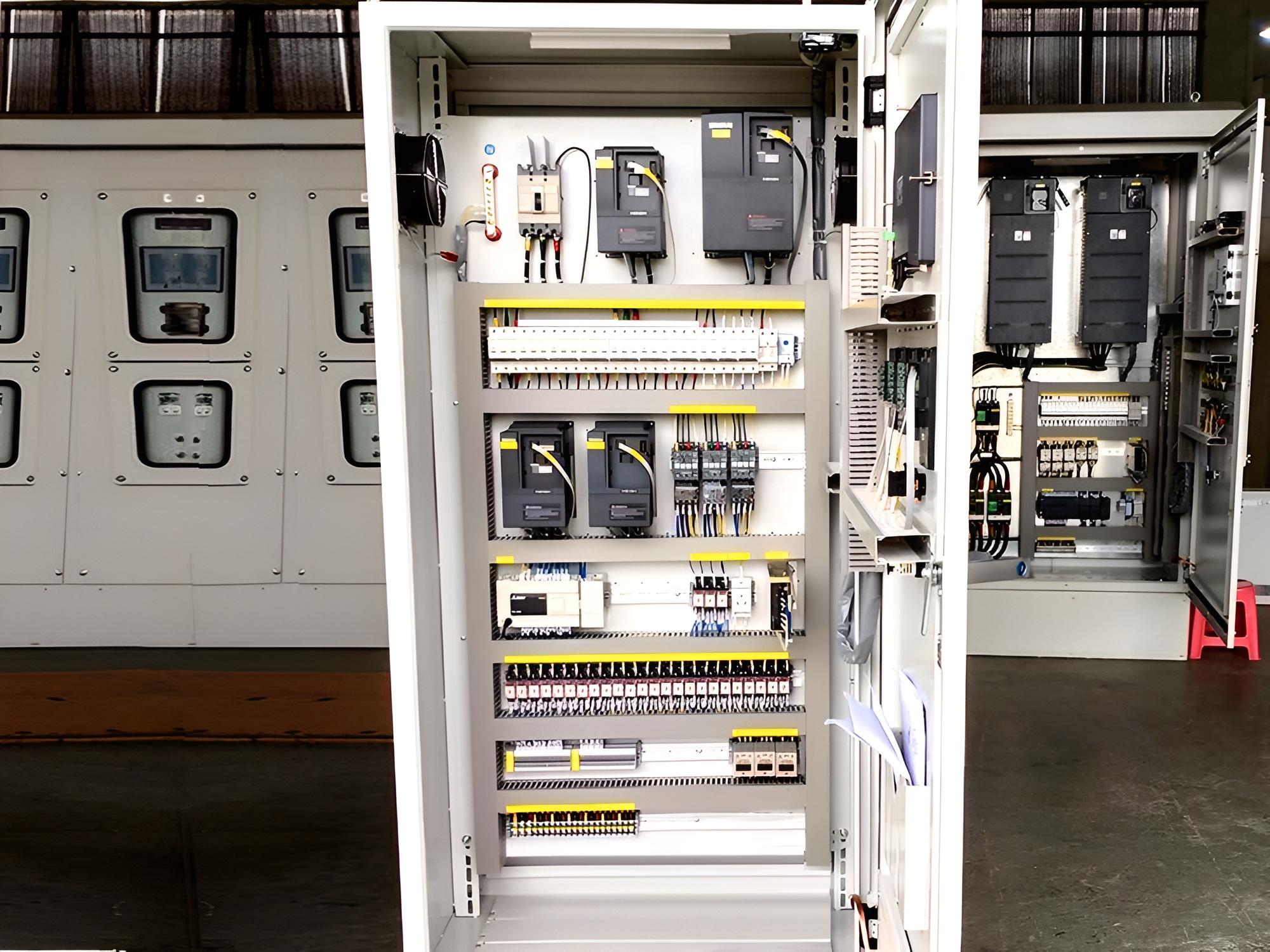

西林SD100系列變頻器柜產品結構

●整套系統電控柜采用室內焊接柜設計，防護等級為IP40

●電控柜總電源進線為三相五線，額定電壓AC380V，額定頻率50HZ，最大負載電流為100A

●柜內黑色線是AC380V動力線，黃色線是AC220V控制線，藍色線是DC24V控制線，黃綠相接是接地線

●柜內主要元器件由塑殼斷路器、小型斷路器、中間繼電器、交流接觸器、變頻器、PLC等組成。

西林SD100系列變頻器柜產品特點：

1、柜內變頻器選用西林SD100系列，采用了英飛凌*新一代IGBT模塊，產品外觀、內部硬件、結構設計更加合理，整機可靠性更高

2、柜體上有按鈕、指示燈和高級操作面板，它與變頻控制柜內部的電器元件相連，可顯示變頻控制柜的運行狀態，同時也可以控制變頻裝置的運行和停止
